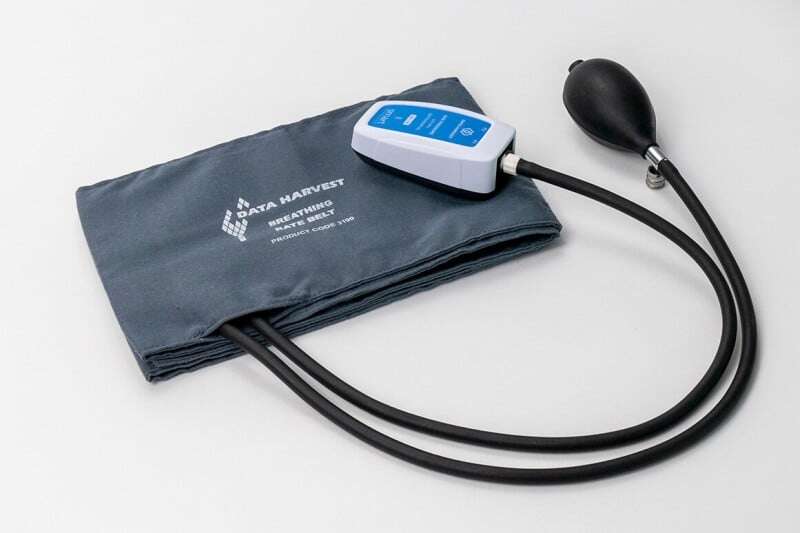

Pachetul wireless de senzori de presiune și centura de respirație combină un senzor de presiune diferențială a gazului de ±25kPa și o centură de frecvență respiratorie pentru a măsura expansiunea și contracția toracelui unei persoane în timp ce respiră.
Când sunt utilizate ca parte a unui experiment de înregistrare a datelor, elevii pot începe să exploreze tiparele de respirație.
Cum functioneazã?

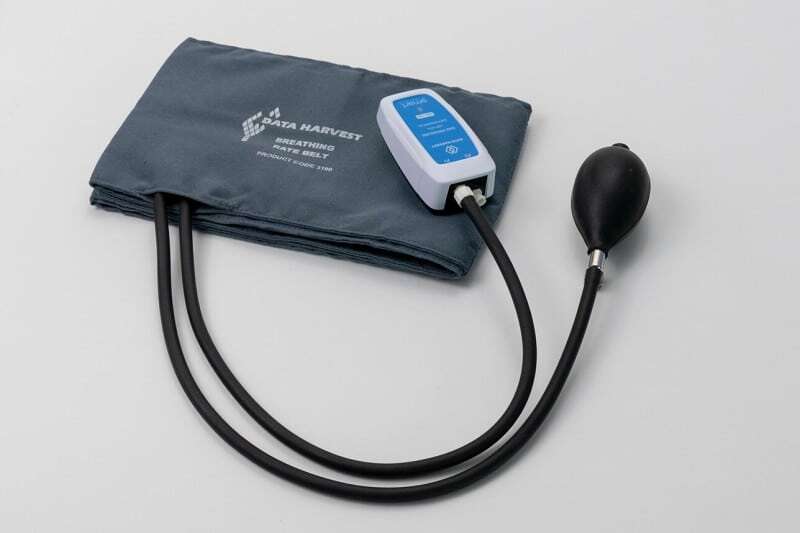

În interiorul centurii este montată o cameră de aer gonflabilă, care este turnată pe două tuburi de cauciuc. Unul dintre aceste tuburi are un bec cu pompă manuală care este folosit pentru a umfla vezica de aer, celălalt tub este folosit atașat la senzorul de presiune diferențială a gazului pentru a monitoriza schimbarea presiunii pe măsură ce pieptul subiecților de testat se extinde și se contractă în timpul respirației.
Tipare de respirație
Centura de respirație este plasată în jurul pieptului inferior.
Vezica urinară din centură este conectată la un senzor de presiune și ușor presurizată.
Modificările în dimensiunea toracelui din cauza respirației vor crea o modificare a presiunii în vezică, care la rândul său va fi înregistrată de senzor.
Software gratuit
EXPERIMENTE REALIZABILE:
- Compararea tiparelor de respirație ale diferitelor grupuri de elevi de exemplu. sportivi și non-sportivi, instrumentişti de suflat, femei și bărbaţi, vârste diferite etc.
- Studii de relaxare
- Modificări ale corpului în timpul exercițiilor fizice
- Timp de recuperare după exercițiu
- Frecvențe respiratorii simple
|
Caracteristică: Centura pentru Măsurarea Frecvenței Respiratorie |
Detaliu |
|
Mărimea pieptului |
780 până la 1100 mm |
|

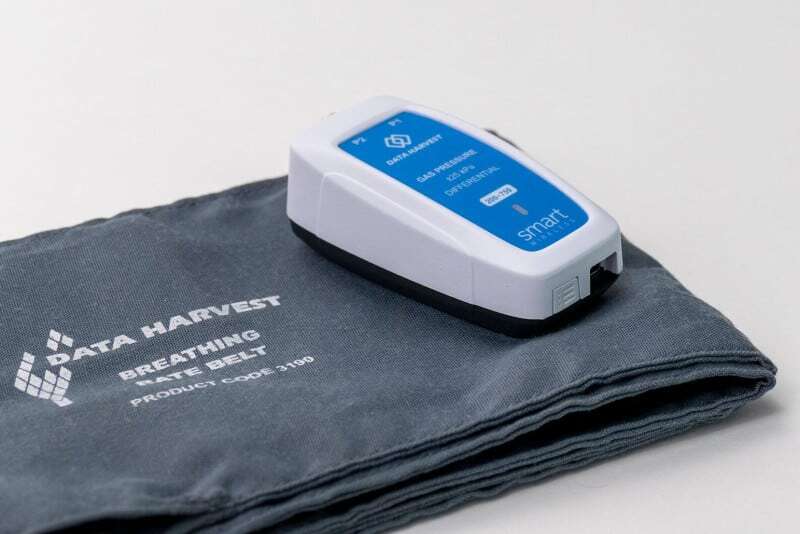

Caracteristică: Senzor de Presiune Bluetooth |
Detaliu |
|
Domenii de măsurare |
+/- 25 kPa |
|
Cea mai rapidă viteză de înregistrare |
40.000 de probe pe secundă [25 µs] |
|
Eroare maximă |
5% peste 0 până la 85˚C |
|
Presiune maximă de spargere. Peste aceasta și senzorul va fi deteriorat |
200 kPa |
|
Temperatură compensată |
de la -40 la +125˚C |
|
Conectivitate |
Cablat prin USB Wireless prin Bluetooth |
|
Specificații Bluetooth |
Radio Bluetooth 4.2 cu consum redus, compatibil cu un singur mod Putere de transmisie (TX): 0 dBm Sensibilitatea receptorului (RX): – 90 dBm Raza de transmisie utilizabila: pana la 10 m in aer liber Interval de frecvență: funcționare de la 2,402 la 2,480 GHz |
|
Baterie internă |
Litiu-ion intern reîncărcabil 3,7 V Specificații de alimentare: 5 V la 500 mA |
|
Temperatura de depozitare/funcționare |
0 – 40 ̊C |
|
Umiditate |
0 până la 95% RH (fără condensare) |
|
Specificații fizice |
Greutate: aprox. 80 g Dimensiuni exterioare: aprox. inaltime 33 mm x latime 50 mm x lungime 98 mm |

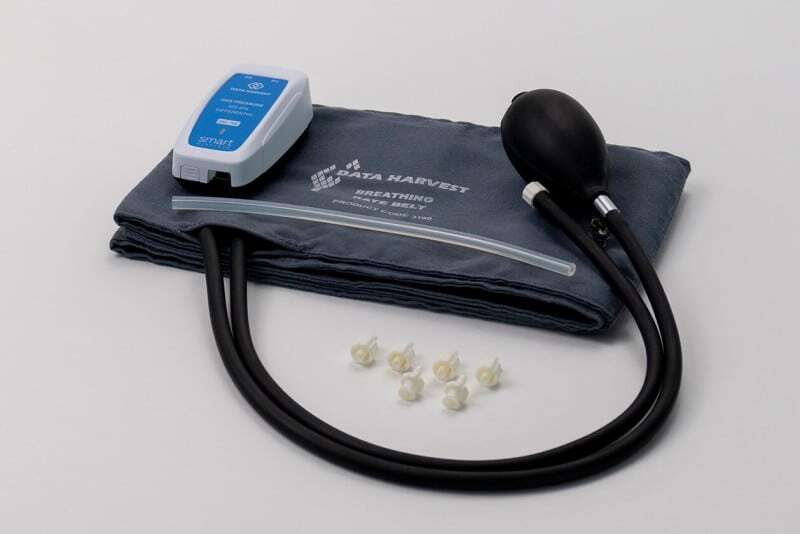

Ce e in cutie:
-1x Centura pentru Măsurarea Frecvenței Respiratorie
-1x Senzor de presiune diferențială a gazului ±25kPa
-1x Cablu senzor Mini-Din de 1,5 m
-1x cablu mini USB
-Software-ul EasySense2 (descărcare digitală): https://store.data-harvest.co.uk/easysense2
-Manual senzor în limba română.
