Generator electrostatic clasic capabil să producă potențiale electrostatice înalte. Permite realizarea de experimente în domeniul electrostaticii.
Structura:

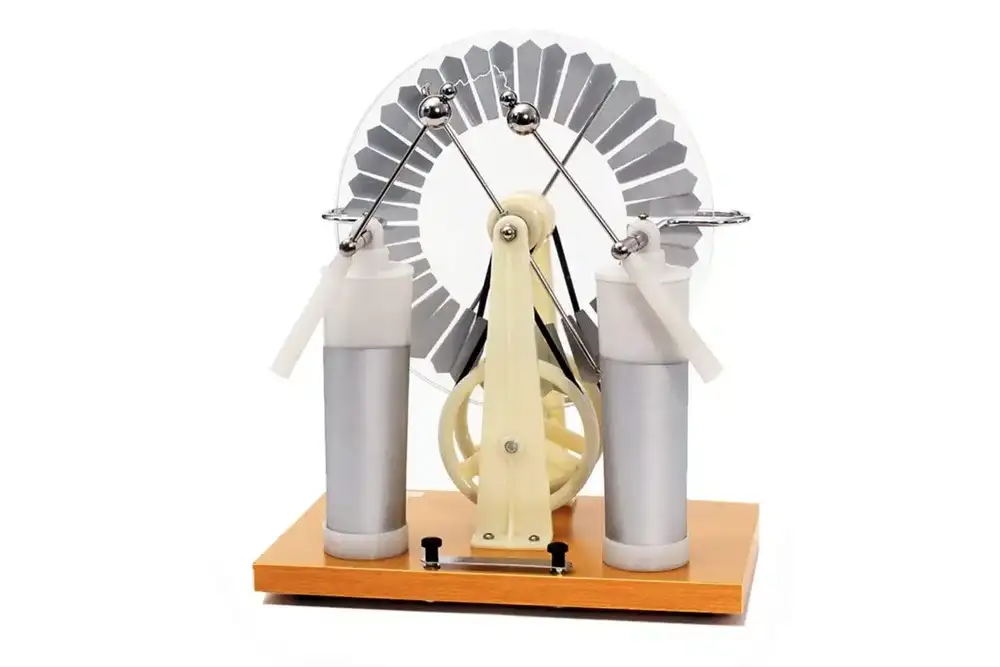

Masina Wimshurst este formată din 2 discuri circulare de sticlă, care se rotesc în sens invers, pe care sunt lipite foiţe de staniol.
Datorită rotaţiei, discurile sunt frecate de 2 perechi de periuţe aşezate diametral, fiecare pereche fiind situată sub un unghi de 45°, faţă de orizontală.
Pe diametrul orizontal, de o parte si de alta, se află 2 conductori în formă de „U“, prevăzuţi cu varfuri ascutiţe („piepteni”), îndreptaţi spre discuri.
Fiecare conductor este legat la armatura interioară a unui conductor cilindric (butelie de Leyda) şi la un pol al maşinii.
„Pieptenii” culeg sarcinile electrice, iar buteliile le acumulează.
Condensatorii se încarcă cu sarcini electrice de semn contrar, care determină polul pozitiv si cel negativ al maşinii.
